Архангельск
БТО ОАО «АТФ»
М-0285 «Новоазовск»
11 ноября 2011 г.

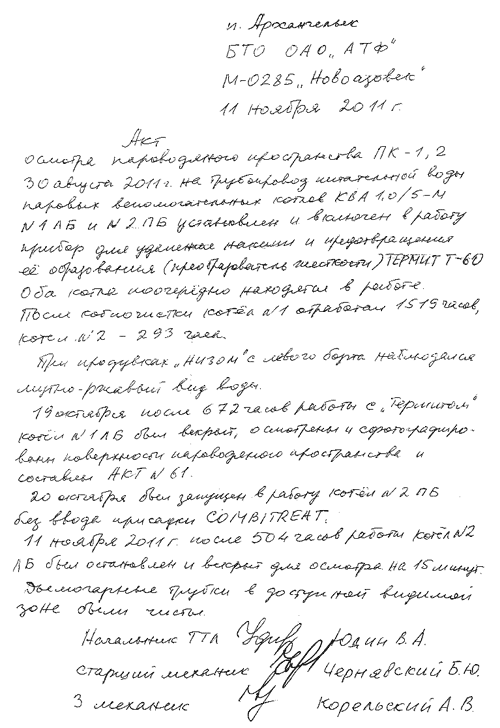

Акт
осмотра пароводяного пространства ПК-1,2

30 августа 2011 г. на трубопровод питательной воды паровых вспомогательных котлов КВА 1,0/5-М № 1 ЛБ и № 2 ПБ установлен и включен в работу прибор для удаления накипи и предотвращения ее образования (преобразователь жесткости) ТЕРМИТ Т-60. Оба котла поочередно находятся в работе. После котлоочистки котел № 1 отработал 1519 часов, котел № 2 - 293 часа.

При продувках «низом» с левого борта наблюдался мутно-ржавый вид воды.

19 октября после 672 часов работы с «Термитом» котел № 1лб был вскрыт, осмотрены и сфотографированы поверхности пароводяного пространства и составлен АКТ № 61.

20 октября был запущен в работу котел № 2пб без ввода присадки combitreat.

11 ноября 2011 г. после 504 часов работы котел № 2лб был остановлен и вскрыт для осмотра на 15 минут. Дымогарные трубки в доступной видимой зоне были чисты.

Начальник ТТЛ Юдин В.А.
старший механик Чернявский Б.Ю.
3 механик Корельский А.В.

ОАО «Архангельский траловый флот»
М-0285 «Новоазовск»

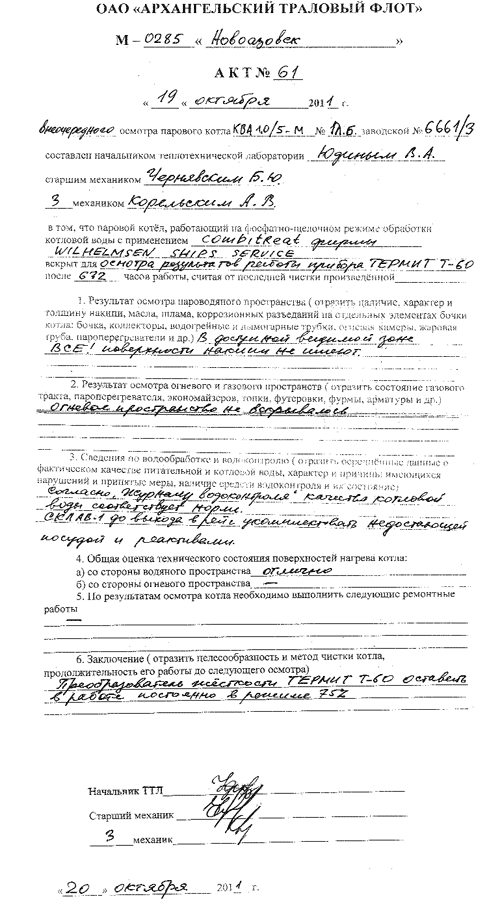

АКТ № 61
внеочередного осмотра парового котла КВА 1,0/5-М № 1л.б. заводской № 6661/3
составлен начальником теплотехнической лаборатории Юдиным В.А. старшим механиком Чернявским Б.Ю. 3 механиком Корельским А.В.

в том, что паровой котел, работающий на фосфатно-щелочном режиме обработки котловой воды с применением combitreat фирмы wilhelmsen ships service вскрыт для осмотра результатов работы прибора Термит Т-60 после 672 часов работы, считая от последней чистки произведенной

1. Результат осмотра пароводяного пространства (отразить наличие, характер и толщину накипи, масла, шлама, коррозионных разъеданий на отдельных элементах бочки котла: бочка, коллекторы, водогрейные и дымогарные трубки. огневая камеры, жаровая труба, пароперегреватели и др.) В доступной видимой зоне ВСЕ! поверхности накипи не имеют.

2. Результат осмотра огневого и газового пространств (отразить состояние газового тракта, пароперегревателя, экономайзеров, топки, футеровки, фурмы, арматуры и др.) Огневое пространство не вскрывалось.

3. Сведения по водообработке и водоконтролю (отразить, осредненные данные о фактическом качестве питательной и котловой воды, характер и причины имеющихся нарушений и принятые меры, наличие средств водоконтроля и их состояние) Согласно журналам водоконтроля качество котловой воды соответствует норме. СКЛАВ-1 до выхода в рейс укомплектовать недостающей посудой и реактивами.

4. Общая оценка технического состояния поверхностей нагрева котла:

а) со стороны водяного пространства отлично

б) со стороны огневого пространства —

5. По результатам осмотра котла необходимо выполнить следующие ремонтные работы —

6. Заключение (отразить целесообразность и метод чистки котла, продолжительность его работы до следующего осмотра) Преобразователь жесткости Термит Т-60 оставить в работе постоянно в режиме 75%.

Начальник ТТЛ Старший механик
3 механик
«20» октября 2011 г.
