Подготовка к работе. Монтаж прибора «ТЕРМИТ».

Прибор устанавливается на входной магистрали или на линии возврата воды после насосов, как можно ближе к защищаемому оборудованию.

Корпус преобразователя закрепить вертикально на стене или кронштейне на расстоянии 0,5-1 метр от трубопровода для «Термита», 0,5-2 метра — для «Термита-М» (допустима установка преобразователя на кронштейне непосредственно на трубопроводе).

Подготовить к монтажу провода-излучатели, входящие в комплект поставки прибора (для приборов серии «Термит-М» выходящие из одного штекера два провода необходимо разъединить).

Общая длина намотки проводов-излучателей на прямом участке трубопровода — не более 0,5 метра для «Термита», не более 1 метра — для «Термита-М». Предварительно этот трубопровод необходимо освободить от теплоизоляции, не удаляя лакокрасочное покрытие (если оно имеется).

Штекеры проводов-излучателей плотно вставить в соответствующие гнезда прибора.

Для «Термита»:

Закрепить пластиковым замком первый (слева направо) провод-излучатель. Сделать 12-15 витков по часовой стрелке и закрепить последний виток пластиковым замком. Отступив 50-70 мм (расстояние I), проделать то же са­мое со вторым проводом, но в направлении против часовой стрелки. Для лучшего результата обработки витки обмотки должны лежать плотно, виток к витку. Отступив 100-150 мм от второй обмотки (расстояние II), выполнить те же операции для остальных проводов-излучателей. Если остаётся лишний провод — отрезать, концы заизолировать.

Для «Термита-М»:

Пристегнуть пластиковым замком первый (слева направо) провод-излучатель первой пары. Сделать 12-15 витков по часовой стрелке и закрепить последний виток пластиковым замком. Отступив 50-70 мм (расстояние I), проделать то же самое со вторым проводом пары, но в направлении против часовой стрелки. Для лучшего результата обработки витки обмотки должны лежать плотно, виток к витку. Отступая 100-150 мм от конца второго провода пар 1, 2 и 3 (расстояние II), выполнить аналогичные операции для проводов-излучателей остальных пар. Если остаётся лишний провод — отрезать, концы заизолировать.

Расстояние от корпуса преобразователя до электрической розетки определяется длиной сетевого кабеля, входящего в комплект. При необходимости этот провод до­пускается нарастить.

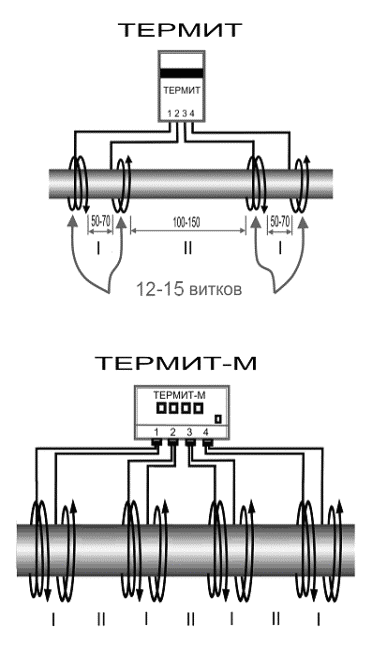

Схемы намотки проводов-излучателей для «Термита», «Термита-М» приведены на рисунках.
